Aby system był w stanie kontrolować przeloty poszczególnych wykrojników, wykrojniki muszą być przypisane do kartotek produktów. Przypisanie można wykonać w dwóch miejscach w systemie. Pierwsze to kartoteka produktów. W oknie kartoteki na belce narzędzi znajduję się przycisk listy wykrojników.

Rysunek 693 Kartoteka produktów

Po uruchomieniu przycisku pojawi się okienko listy wykrojników.

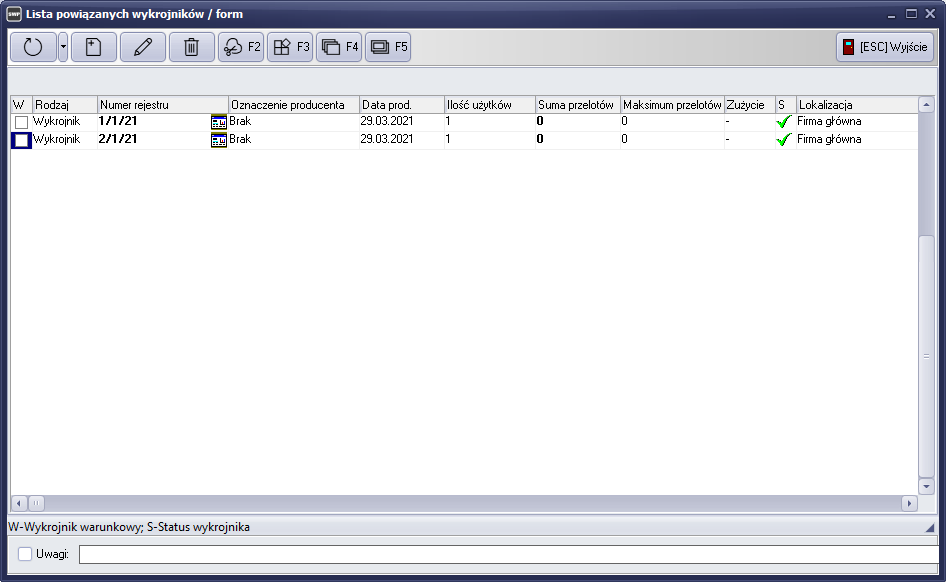

Rysunek 694 Okno listy wykrojników przypisanych do produktu

Okno posiada informację o kartotece produktu do którego przypisano wykrojniki oraz listę przypisanych wykrojników. Aby zmodyfikować listę przypisanych wykrojników na belce narzędzi dostępne są przyciski „Dodaj” i „Kasuj” wykrojnik z listy. Gdy do kartoteki produktu zostanie przypisany przynajmniej jeden wykrojnik, w kartotece produktów w kolumnie „T” (technologia) pojawi się podświetlenie w  żółtym kolorze. W przypadku, gdy co najmniej jeden wykrojnik z listy będzie miał ilość przelotów bliską maksymalnej, bądź którakolwiek z kartotek będzie miała inny status niż „użytkowana”, wtedy kolor podświetlenia zmienia się na czerwony.

Rysunek 695 Informacja o przypisanej liście wykrojników

Drugim miejscem w którym można dokonać przypisania wykrojnika to okno pozycji zamówienia produkcyjnego.

Rysunek 696 Okno pozycji zamówienia produkcyjnego

Tutaj również można wykonać wszystkie operacje podobnie jak w kartotece produktu opisanego powyżej.

Podczas dodawania nowej pozycji do zlecenia produkcyjnego system kontroluje czy dany produkt ma przypisane wykrojniki. Jeśli kartoteka nie posiada przypisanych wykrojników system informuje odpowiednim komunikatem. Komunikat pojawia się niezależnie dla wykrojników jak i form, zależne jest to od konfiguracji w  "opcjach systemu". Jeśli w "opcjach systemu" zostanie zdefiniowana opcja kontroli zarówno wykrojników jak i form, wtedy system będzie informował o braku przypisania zarówno wykrojników jak i form.

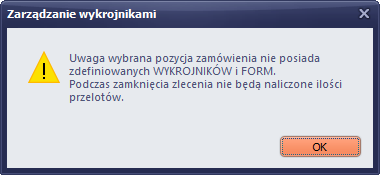

Rysunek 697 Komunikat braku przypisania wykrojników


Podobna sytuacja wystąpi w przypadku gdy ilość wykonanych przelotów wykrojnika przypisanego do kartoteki produktu zbliża się do maksymalnej, system również poinformuje odpowiednim komunikatem.

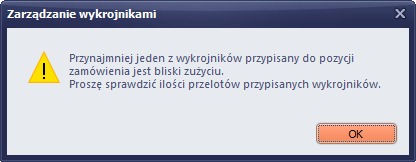

Rysunek 698 Komunikat o zużyciu wykrojnika

Dodatkowo system sygnalizuje o zbliżającym się zużyciu wykrojnika kolorem czerwonym w kartotece.

Rysunek 699 Informacja o zbliżającym się zużyciu wykrojnika
